电工仪表的使用：兆欧表（摇表）孟老师精细讲解

电工仪表的使用：兆欧表（摇表）

1、绝缘电阻表，又称兆欧表、摇表、梅格表，绝缘电阻表主要是由三部分组成；第一是直流高压发生器，用来产生直流高压；第二是测量回路；第三是显示。

2、兆欧表的作用

兆欧表是用来测量各种电气设备和线路绝缘电阻的仪表，使用时必须在断电状态下才能测量。

3、兆欧表的选用

测量500V及以下的线路或设备时，

应选用500V或1000V的兆欧表；

测量500V以上的线路或设备时，

应选用1000V或2500V的兆欧表；

测量绝缘子、母线，高压设备或线路时，

应选用2500V或5000V的兆欧表。

4、兆欧表使用前的检查：

检查是否有合格证，是否有定期检验证明

检查外壳是否完整，有无破损；

检查旋转摇把是否灵活，轻摇摇把应转动灵活。

检查指针是否弯曲，刻度盘是否清晰。

检查引线连接是否正确，

线路L端的引线接红色线、

接地E端的引线接黑色线，

检查导线有无破损，

检查表笔鳄鱼夹，夹口是否生锈，弹力是否合适。

5、兆欧表的开路试验

将两表笔分开，由慢到快（120r/min的速度）旋转摇把，刻度盘指针应该指向“∞”兆欧表开路试验合格。

6、兆欧表的短路试验

将两表笔短接，轻摇摇把1/4，刻度盘指针应在0位，兆欧表短路试验合格。

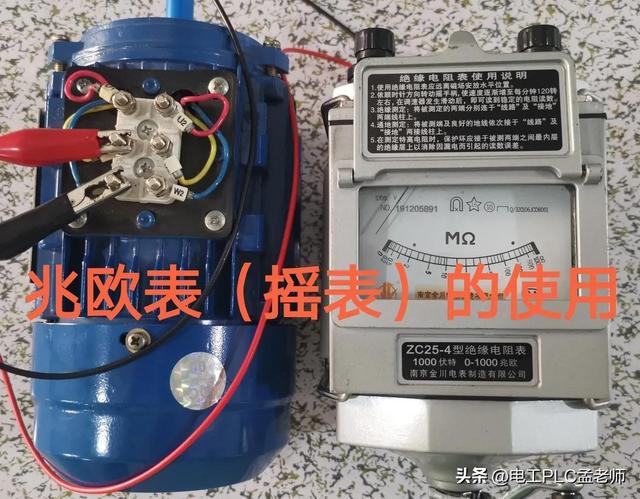

7、测量电动机相与地绝缘电阻时，

E端（黑色线）接电动机外壳，

L端（红色线）分别接被测绕组的一端，

由慢到快120r/min的速度摇动摇把。

U—外壳 ，V—外壳， W—外壳。

8、测量电动机相与相绝缘电阻时，

E端（黑色线）、L端（红色线）

分别接电动机三相绕组中，每两相之间的二端，

由慢到快120r/min的速度摇动摇把。

U—V U—W V—W

9、每一次测量时，摇把转速由慢到快，直到转速达到120r/min，保持摇把的转速均匀、稳定，摇1分钟后，待指针稳定，边摇边读数。相对地、相对相均不能小于 0.5 兆欧。

10、测量后，对较大被测设备进行放电，

最后整理好仪表，放在通风干燥处。
